浅谈烟台数控回转工作台的工作特点与种类

浏览:26 次 发布时间:2024-07-25

烟台数控回转工作台是数控机床的常用部件,那他在工作时是什么样的呢?

  工作时,首先由气液转换安装14中的电磁换向阀换向,使其中的汽缸左腔进气,右腔排气,活塞杆15向右退回,油腔13及管路中的油压降落,夹紧液压缸1上腔减压,活塞2在弹簧5的作用下向上运动,拉杆3松开工作台。同时触头12退回,松开夹紧信号开关9,压下 松开信号开关10。此时直流伺服电动机开端驱开工作台回转(或分度)。工作台回转终了(或分度到位)后,气液转换安装中的电磁换向阀换向,使汽缸右腔进气,左腔排气,活塞杆向左伸出,油腔、油管及夹紧液压缸上腔的油压增加,使活塞紧缩弹簧,拉杆下移,将工作台压 紧在底座8上,同时触头在油压作用下向外伸出,松开松开信号开关10,压下夹紧信号开关9。工作台完成一个工作循环后,零位信号开关发出信号(图4-18中没有包括零位信号开 关),使工作台返回零位。手摇脉冲发作器11可用于工作台的手动微调。
     烟台数控回转工作台是我们运营的产品之一,我要为您解说的是关于精细回转工作台的分类的学问:
1、光学转台:主轴上装有玻璃或金属精细刻度盘,经光学系统将刻度细分、放大,经过目镜或光屏读出角度值。
2、数显转台:转台主轴上装有精细圆光栅或圆感应同步器,由数字显现安装读出角度值。上述两种精细转台的分度精度...可达±1″。

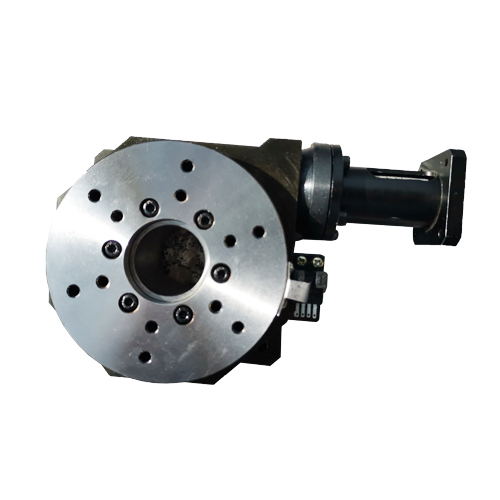

3、烟台数控回转工作台超精细端面齿盘转台:应用一对经过精细对研的1440齿、720齿或360齿的端面齿盘分度定位,其分度精度...可达±0.01″,作精细角度计量用。烟台数控回转工作台.jpg
