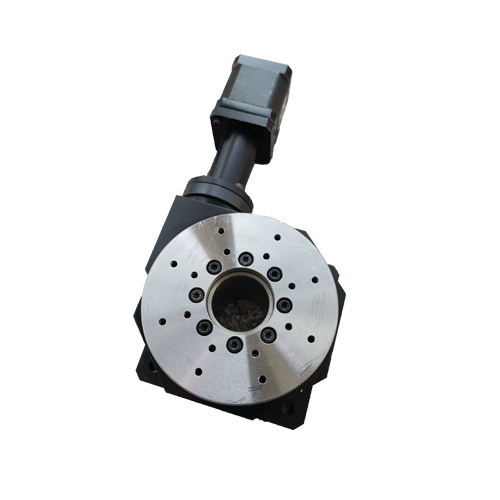

烟台数控转台的作用原理

浏览:52 次 发布时间:2024-08-27

烟台数控转台的作用原理主要涉及伺服电机驱动、齿轮减速、蜗轮蜗杆副驱动以及精密的间隙调整机制。‌

烟台数控转台的工作原理可以概括为以下几点:

伺服电机驱动‌:数控转台的运动主要由伺服电机驱动,通过齿轮减速后带动涡轮蜗杆副,使工作台转动。这种驱动方式保证了转台的精确控制和高速响应。

间隙调整机制‌:为了消除反向间隙和传动间隙,数控转台通过调整偏心环来消除齿轮啮合侧隙。一侧齿轮与蜗杆通过楔形拉紧圆柱销连接,这种连接方式能消除轴与套的配合间隙。蜗轮蜗杆常采用双螺距渐厚蜗杆,通过移动蜗杆的轴向位置调整间隙,确保转台的精确转动。

负载承受‌:在加工过程中,工件上的切削力通过转台台面传递到转台主轴上,这些切削力包括轴向载荷、径向载荷、弯曲载荷和扭转载荷。其中,轴向载荷、径向载荷、弯曲载荷由YRT轴承承受,而联动加工时的扭转载荷由驱动机构承受,分度加工时的扭转载荷由抱闸机构承受。

精度影响‌:负载对精度的影响主要体现在几个方面:轴向载荷导致转台主轴沿轴向方向窜动,直接影响转台轴向方向的精度;扭转载荷导致转台主轴沿轴线方向扭转,并在X轴和Y轴方向产生变形分量;径向载荷导致转台主轴沿径向方向平行移动,而弯曲载荷导致转台主轴产生挠曲。这些力的综合作用可能导致转台台面沿径向方向移动,并影响转台的径向精度。

综上所述,烟台数控转台通过机械设计和电子控制,实现了高精度的旋转运动,广泛应用于各类数控机床和加工中心,提供等分和不等分的孔、槽或者连续特殊曲面加工,且保证很高的加工精度‌。
