你们知道烟台数控回转工作台具体应用中的常识吗

浏览:73 次 发布时间:2024-09-27

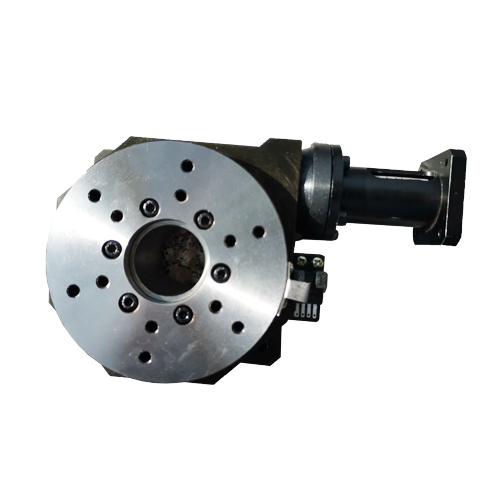

烟台数控回转工作‌是数控铣床中常用的一个关键部件,其应用中的常识包括:

  1. 定义与结构‌:数控回转工作台是数控铣床的一个重要组成部分,通常作为数控铣床的一个伺服轴,即立式数控铣床的C轴和卧式数控铣床的B轴。它具有两个相互垂直的定位面,并装有定位键,方便进行立式或卧式安装。工件可由主轴孔定心,也可装夹在工作台的T形槽内。

  2. 主要功能‌:适用于板类和箱体类工件的连续回转加工和多面加工,由数控系统控制。能完成任意角度分度和连续回转进给运动,满足各种复杂的加工需求。

  3. 机械传动与控制‌:机械传动部分主要由两对齿轮副和一对蜗轮蜗杆组成。齿轮副采用双片齿轮错齿消隙法消除间隙,蜗轮蜗杆副则采用变齿厚双导程蜗杆消隙法消除间隙。工作台的回转由直流伺服电动机驱动,尾部装有检测用编码器(1000脉冲信号/转),实现半闭环控制。

  4. 工作原理‌:通过气液转换装置中的电磁换向阀换向,控制汽缸的进排气,从而控制夹紧液压缸的油压变化,实现工作台的夹紧和松开。工作台完成一个工作循环后,零位信号开关发出信号,使工作台返回零位。手摇脉冲发生器可用于工作台的手动微调。

  5. 应用与优势‌:广泛应用于航空、航天、汽车、光电、模具等行业,特别是在高精度零部件的加工中,具有不可替代的优势和重要作用。它能提升尺寸精度和效率,减小人为误差,提高工作效率,同时缓解工人压力,减低风险管控和误差。

总之,烟台数控回转工作台作为数控铣床的关键部件,通过其独特的结构和功能,为各种复杂工件的加工提供了效率高、准确的解决方案‌
